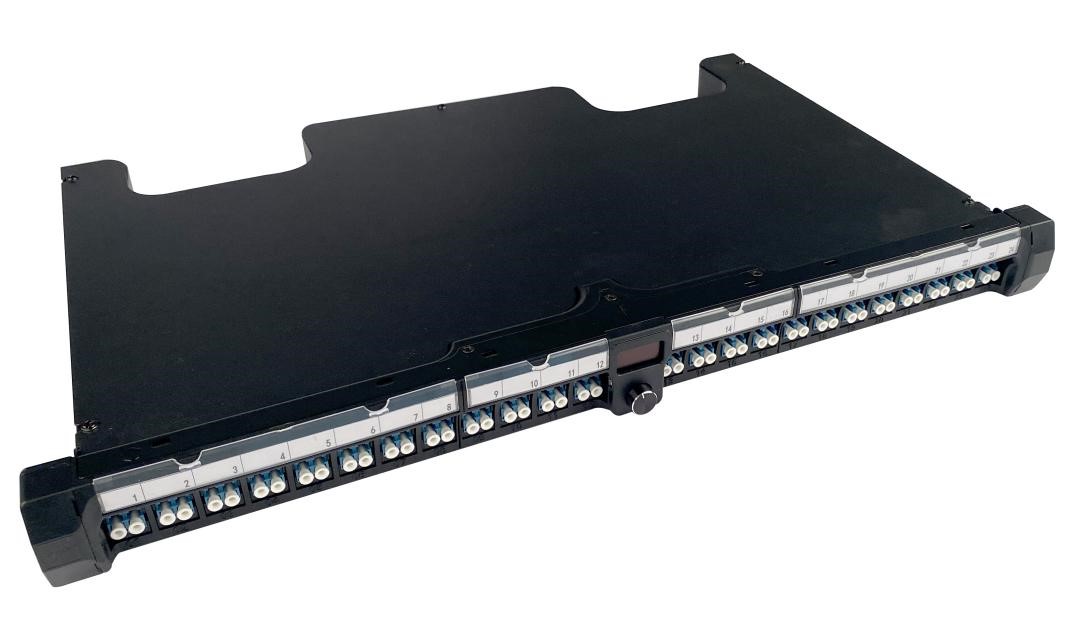

云舟智能電子配線架與云舟智能布線管理軟件組成云舟智能布線管理系統。每一個智能電子配線架為一個獨立主體，無需獨立主機或掃描儀等控制單元，每臺智能電子配線架有一個PoE網口，可直接與以太網交換機連接，實現快速組網。極大簡化了網絡綜合布線管理維護工作,提高管理效率，節約成本。
項目咨詢
?光電感應模塊，快速感應跳線的連接和斷開；
?采用常規雙LC跳線，無需帶針智能跳線，節約成本；
?前端24口雙工LC耦合器（48芯光纖），后端2/4個MPO輸入,支持單模、多模；
?每個端口配有一個LED狀態指示燈；
?內置蜂鳴器，實現聲音報警和操作提示；
?配線架為獨立主體單元，PoE供電，無需額外主機控制；
?每臺配線架具備唯一的MAC地址，并可現場配置IPV4 IP地址；
?實現系統組網，結構簡潔，星型結構降低了故障點。
名稱 | 參數值 |
電源輸入 | PoE48V |
額定功率 | 1W |
可監控網絡端口數 | 24個 |
網口 | 10/100M/1000M自適應以太網，支持PoE供電 |
LED顯示屏 | 0.96英寸，分辨率：128*64 |
名稱 | 參數值 |
外形尺寸 | 標準19"機柜安裝，高度1U |
運行環境溫度 | 0－60℃ |
相對濕度 | 5%－90% |
E7105150057 | 云舟智能MPO電子配線架 | 高度1U_含24個單模雙工LC轉接2個24芯母頭MPO_Z極性 | |
E7105150058 | 云舟智能MPO電子配線架 | 高度1U_含24個多模OM3雙工LC轉接2個24芯母頭MPO_Z極性 | |
E7105150059 | 云舟智能MPO電子配線架 | 高度1U_含24個多模OM4雙工LC轉接2個24芯母頭MPO_Z極性 | |
E7105150060 | 云舟智能MPO電子配線架 | 高度1U_含24個單模雙工LC轉接4個12芯母頭MPO_Z極性 | |
E7105150061 | 云舟智能MPO電子配線架 | 高度1U_含24個多模OM3雙工LC轉接4個12芯母頭MPO_Z極性 | |
E7105150062 | 云舟智能MPO電子配線架 | 高度1U_含24個多模OM4雙工LC轉接4個12芯母頭MPO_Z極性 |
